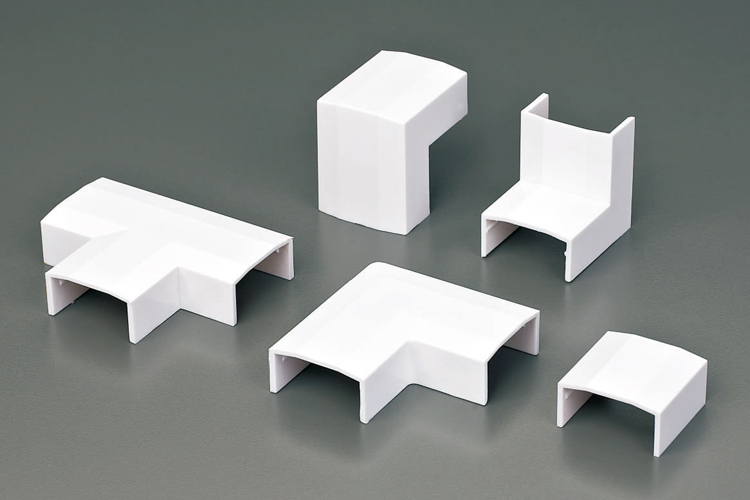

彩色配线槽附件

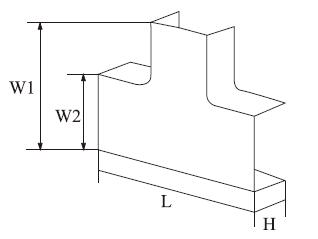

三通T-Fitting

编号 Item NO.	L(mm)	W1(mm)	W2(mm)	H(mm)
PMC-24ST	57	42	27.1	16.7
PMC-30ST	75	58	33	17
PMC-40ST	96	69.8	43.6	21.8

平转角Flat Elbow

编号        Item NO.	L(mm)	W1(mm)	W2(mm)	H(mm)
PMC-24WT	42.2	42.2	27.1	16.7
PMC-30WT	59.5	59.5	33	17
PMC-40WT	70	70	43.6	21.8

外转角Outside Elbow

编号        Item NO.	L(mm)	W1(mm)	W2(mm)	H(mm)
PMC-24WW	36.7	36.7	27.1	16.7
PMC-30WW	43	43	33	17
PMC-40WW	51.8	51.8	43.6	21.8

内转角Inside Elbow

编号        Item NO.	L(mm)	W1(mm)	W2(mm)	H(mm)
PMC-24NW	36.7	36.7	27.1	16.7
PMC-30NW	41	41	33	17
PMC-40NW	51.8	51.8	43.6	21.8

直通 Coupling

编号        Item NO.	L(mm)	W(mm)	H(mm)
PMC-24ZT	30	27.1	16.7
PMC-30ZT	41	33	17
PMC-40ZT	43	43.6	21.8
